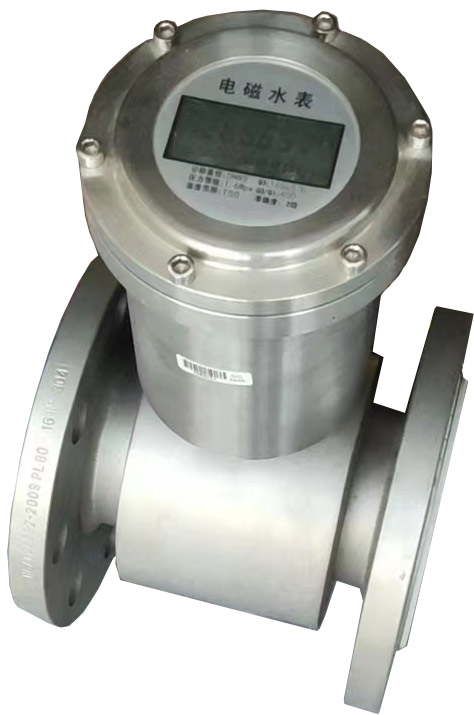

電磁水表的工作原理及性能特點
發布時間：2022-11-11 23:42:08來源：m.7mdn.com來源：..
字體: 大 中 小
1.1 電磁水表的工作原理
電磁水表在工作的過程中，主要是依據法拉第電磁感應定律來進行工作，導體通過進行切割磁力線，來使得導體的內部產生感應電動勢，然后再利用感應電動勢對測量管的內部電流進行傳導，傳導的過程中，保持電流的流動方向與磁場之間的方向處于垂直的狀態，根據這一工作原理來保障電磁水表的運行。
在電磁水表中，測量管是其重要的構成部分，其主要是由具有較強絕緣性能的一種非導磁合金短管構成，兩只電極沿管徑方向穿通管壁固定在測量管上，其電極頭與襯里內表面基本齊平，勵磁線圈由雙方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場；此時，如果具有一定電導率的流體流經測量管，將切割磁力線感應出電動勢E，電動勢E正比于磁通量密度B，測量管內徑d與平均流速v的乘積，電動勢E由電極檢出，并通過電纜送至轉換器進行智能化處理，轉換成標準信號4～20mA和0～1kHz輸出。
1.2 性能特點
電磁水表主要是利用傳感器勵磁系統以及高性能鋰電池進行供電，而電磁水表中的傳感器勵磁系統主要采用特殊構造設計而成，并且其內部還安置有超微功耗處理器，這使得電磁水表能夠對全部都是數字的信號進行有效的解析，從而使得電磁水表的計量精確性提升？而就電磁水表來說，其主要包含的性能特點有以下幾點：
（1）工作微功耗設計，內置3.6V鋰電池供電，勵磁電流≤20mA，連續不間斷工作5～10a，且更換電池方便。
（2）具有自動雙向測量功能，同時顯示瞬時流量、流速、壓力、正反向累計總量、電池電量等。
（3）測量管內無可動及阻力部件，不產生纏繞、堵塞現象，無壓力損失，可長期連續工作。
（4）測量范圍寬，流速測量范圍達0～15m/s，測量精度高（±1暢0%）。
（5）測量穩定，測量精度不受被測介質溫度、壓力、精度、密度等物理參數變化的影響。
1.3 電磁水表與電磁流量計，機械水表的使用性能對比
電池供電的電磁水表具有計量性能穩定、安全可靠性高、維護費用低、使用周期長的特點。傳統的大口徑機械水表屬于可動磨損器件，難以保持長期穩定的測量精度，加上制造工藝、選型及維護的原因，大口徑機械水表的使用普遍存在以下問題：①大口徑水表小流量導致水表滯行、慢行；②水表量程不足的大流量狀況使水表很快磨損；③長期在最小流量區段使用。
電磁水表具有測量精度高、范圍寬、超載不會損壞的特點，適用于大流量和瞬時流量變化較大的水量計量，能較好地解決機械水表計量存在的問題。通過長期的數據監測和分析，結果表明以下情況應選用電磁水表進行計量：①瞬時流量變化大；②經常超過載流量或低流量；③直接流入用戶水池；④安裝有二次加壓供水設施；⑤進行區域計量和監測數據分析。
