石油化工行業電磁流量計的安裝與維護
發布時間：2022-11-28 23:48:26來源：m.7mdn.com來源：..
字體: 大 中 小
隨著我國工業技術中儀表儀器要求的提高，電磁流量計的應用范圍也變得更加廣泛。在相對復雜的工業管路系統中，電磁流量計主要作用于其中的流體控制，它對系統中所有原材料以及成品的運輸情況都進行了實時看管，并為系統自動化控制提供依據等等。在工業角度出發，準確的流量計量和調整應該確保在生產過程中能夠安全運行，能夠有效降低材料損耗以及提高產品品質，從而達到經濟效益提升的目的。

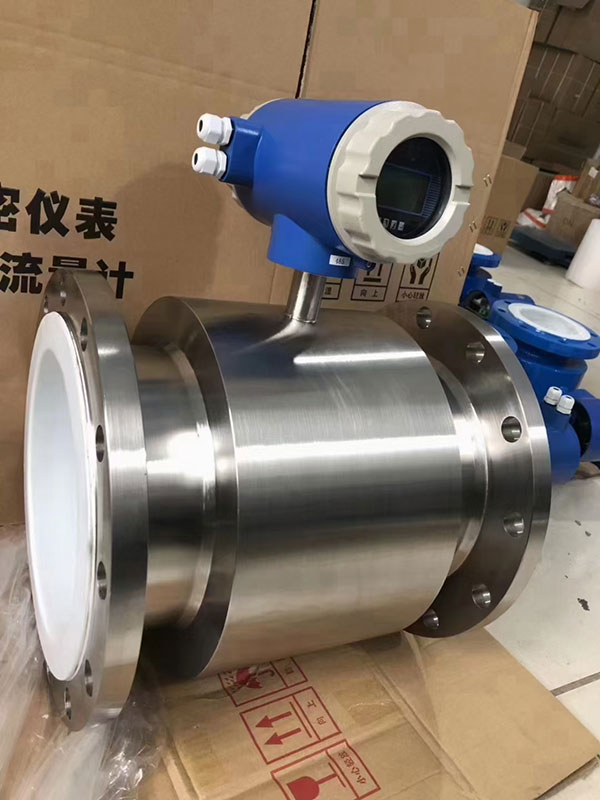

一、電磁流量計概論
市場上不同結構款式的電磁流量計都基于同一個工作原理。根據其顯示方式的不同，大體上可把其分為分體型和一體型兩種類型;分體型類別流量計是我國研發首創，采用單片機嵌入式及數字勵磁設計，并采用CAN現場總線。其具體的特點就在于在滿足現場流量顯示的同時，還能供輸4-20mA的電流信號，以供數據的記錄，及儀器儀表的控制和流量的調節等微控制系統的運用。
二、石油化工電磁流量計的安裝
（一）安裝條件的選擇
石油化工電磁流量計的安裝環境要求盡量安裝設置在干燥通風位置，環境濕度應小于85%，周遭環境溫度應保證在零下20攝氏度到60攝氏度之間，環境應有一定的防護措施，避免長期的日曬雨淋。另流量計的安裝環境應避免與鐵磁性物體或是能產生強電磁場的設施設備接觸，這些設備能干擾到電磁流量計的信號生成和轉換，能使電磁流量計的工作數值失真，因此，使用安裝地點應避免這些因素的干擾。
（二）電磁流量計的安裝對策和建議
在石油化工生產中，電磁流量計的安裝應滿足以下幾點：
首先石油化工電磁流量計的安裝應確保滿管，何為滿管安裝，即是安裝的規程和效果，必須保證流體在流經電磁流量計的時候，充滿測量導管，電磁流量計的安裝應避免設置在管道的制高點，或者采用自下而上的安裝方式，這樣容易使得導管內聚集氣泡，使得測量數據達不到真實效果。
第二是針對彎管、閥門和泵之間的安裝技術需要。電磁流量計的安裝技術需要中，保證其穩定性是首要的，為了保證其穩定性，安裝中，應在傳感器的安裝之前就使用直管。
第三是旁通管道的安裝設計。旁通管道的安裝設計是為了方便對電磁流量計的日常檢查和維護。旁通管道的安裝是有必要的，在生產工藝不允許中斷流量的情況下，應在安裝流量計的管道上家裝旁通管道。
第四是針對進線口與線纜、穿線管的安裝。無論是進線口、線纜還是穿線管，在安裝中應有向下的安裝技術安排，且需要在最低處開口，以此來避免進水造成短路的后果。
第五是轉換器與傳感器之間的距離。根據工作實踐及石油化工儀器儀表安裝的技術需要。兩者之間的信號線距離不能大于50m，且所使用的信號線必須用鍍鋅管套穿。
第六是焊接法蘭的安裝技術需要。焊接法蘭與流量計的安裝應有一定的順序需要，流量計安裝之前，就需要將法蘭焊接好，而不能同時進行焊接，以此來避免焊接時流量計的襯里燒壞。
第七是傳感器的接地措施。根據電磁流量計的工作原理，傳感器的接地措施一定要做好，其一是必須與被測介質同電位;其二是與大地良好接觸產生零電位避免干擾。另根據實際工作環境，為避免傳感器與轉換器受到干擾，還需要加裝一系列的設施，在保證不受干擾的情況下，進行接地安裝。
三、石油化工電磁流量計的日常維護和檢查
（一）石油化工電磁流量計的日常維護
電磁流量計的日常維護的目的是保證其正常工作運行，確保正常值。日常維護工作較為簡單，一是需要對其周圍環境的檢查，即是檢查其是否防日曬雨淋及防塵，且周圍是否具有相關干擾因素，并保證其不進水以及被其他物質影響等。電磁流量計在工作中，也有可能產生接線不良等情況，甚至需要對其進行不定期的清理，諸如流體流動產生的沉淀、結垢及其他物質等。
（二）石油化工電磁流量計的故障查找及部件檢查
1故障查找
石油化工電磁流量計若產生故障，第一時間不是對其進行拆修。應其工作的需要，進行拆修也相對麻煩，如若不是部件產生問題，電磁流量計在使用中出現的故障一般都是由于外部原因引起，如電源接觸不良、管道泄露或是處于非滿管的狀態、以及管內充滿氣泡，轉換器的后位儀表輸入回路未能切開后路等，都是外部影響電磁流量計正常工作的原因。
2轉換器的檢查
轉換器與傳感器是電磁流量計工作中的重要組成部分，且這兩個部分由于部件分工負荷的原因，經常罷工的現象難免。因此，需要利用相關技術對其進行日常的檢查。在針對轉換器的檢查中，需要判定與排查是否是轉換器的故障原因，如果是，就直接更換線路板，線路板可由電磁流量計的生產廠家提供，相關的維修處理較為簡單，但在不專業的情況下最好由廠家負責。
3傳感器的檢查
常規傳感器檢查需要通用儀表和電阻測試儀。具體檢查和測試步驟如下：首先，當管道充滿介質時，即當管道充滿液體且沒有氣泡時，連接端子A、B和C之間的電阻值應由萬用表測量，且A-C和B-C之間的電阻值應相等。如果差值超過1倍，可能是電極泄漏，冷凝水吸附在測量管外壁或接線盒中。其次，在干襯條件下和干襯條件下，用MΩ計（應大于200MΩ）測量交流和交流之間的絕緣電阻。然后用萬用表測量端子A和B以及測量管中兩個電極的電阻（應處于短路通信狀態）。第三，用萬用表測量X和y之間的電阻。如果電阻超過200MΩ，勵磁線圈及其引線可能開路或接觸不良。第四，檢查x、y和c之間高于200MΩ的絕緣電阻。如果它掉落，用熱空氣干燥外殼內部。第五，如果確定傳感器有故障，請聯系電磁流量計的制造商。
（三）幾種日常故障的排除方法
1儀表物流量無信號輸出
儀表物流量無信號輸出的原因有：儀表的供電不正常;轉換元件的損壞;傳感器零部件的損壞;測量內壁有附著物體;電磁流量計不符合安裝技術需要;電纜不正常等。根據原因找故障并進行故障排除是儀器儀表日常安裝與維護的技術工作。
2輸出值波動
造成石油化工電磁流量計輸出值波動的原因一般是由介質或者是外界環境的影響造成的。因此對于這種故障，首先就要對外界的環境因素進行排查，一般情況下，沒有外界因素的干擾，輸出值是不會波動的。但也有因測量管道和液體流動產生振動，造成測量計的電路板松動等引起的輸出值波動，這種情況一般很少見，但也必須忽視。
四、總結
本文根據石油化工電磁流量計的工作原理及特點，基于日常工作實踐的角度淺要分析電磁流量計的安裝和日常維護的技術需要。保證電磁流量計的正常安裝以及日常維護，能促進化工生產作業的順利進行，因此，作為儀器儀表維修與檢查人員，應要負起相應的責任，確保儀器儀表的正常作業供給。
